Гнездо ABI-IF 35-50/BЕB 35-50

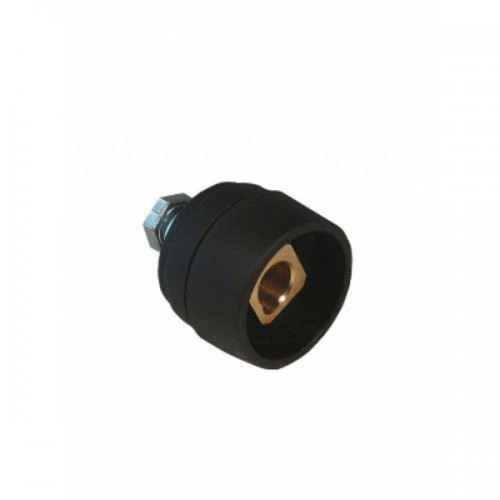

Гнездо байонетное ABI-IF 35-50 на панель сварочного аппарата

ABI-IF- условное обозначение группы панельных гнезд (розеток) ABIPLUG.

Insert Female = Panel mounted socket

511.0314 Панельное гнездо ABI-IF 35-50 (устаревшее обозначение BEB 35-50) - это часть быстроразъемного байонетного соединения ABIPLUG, которая используется для подключения кабельного штекера ABI-CM 35-50с целью передачи сварочного тока от источника питания к сварочному инструменту посредством кабеля, а также для подключения к источнику обратного сварочного кабеля (заземляющего зажима - клеммы массы).

Гнездо байонетное ABI-IF 35-50 устанавливается на рабочую панель сварочного оборудования номинальной токовой нагрузкой до 300А с подводом токовой шины сечением до 50 мм².

Панельное гнездо ABI-IF 35-50 представляет собой четырехгранный латунный корпус, с одной стороны которого выполнено резьбовое отверстие для болта крепления наконечника сварочного кабеля или токовой шины.

На другом конце корпуса - отверстие, которое имеет специальную проточку для закрепления в нем байонетного кабельного штекера типа ABI-CM.

Корпус помещен в круглый изолятор из двух частей, изолирующий его при монтаже гнезда на металлическую панель сварочного аппарата.

В комплекте поставки также: гальванопокрытые плоская и пружинная шайбы фиксации болта; гайка и пружинная шайба крепления изолятора.
