Гнездо ABI-IF 50-70/BЕB 50-70

Гнездо панельное байонетное ABI-IF 50-70

ABI-IF- условное обозначение группы панельных гнезд (розеток) ABIPLUG.
Insert Female = Panel mounted socket
Панельное гнездо ABI-IF 50-70 (старое обозначение BEB 50-70) - это часть быстроразъемного байонетного соединения ABIPLUG, которая используется для подключения кабельного штекера ABI-CM 50-70 с целью передачи сварочного тока от источника питания к сварочному инструменту посредством кабеля, а также для подключения к источнику обратного сварочного кабеля (заземляющего зажима - клеммы массы).
511.0330 Гнездо байонетное ABI-IF 50-70 устанавливается на рабочую панель сварочного оборудования номинальной токовой нагрузкой до 400А с подводом токовой шины сечением до 70 мм².

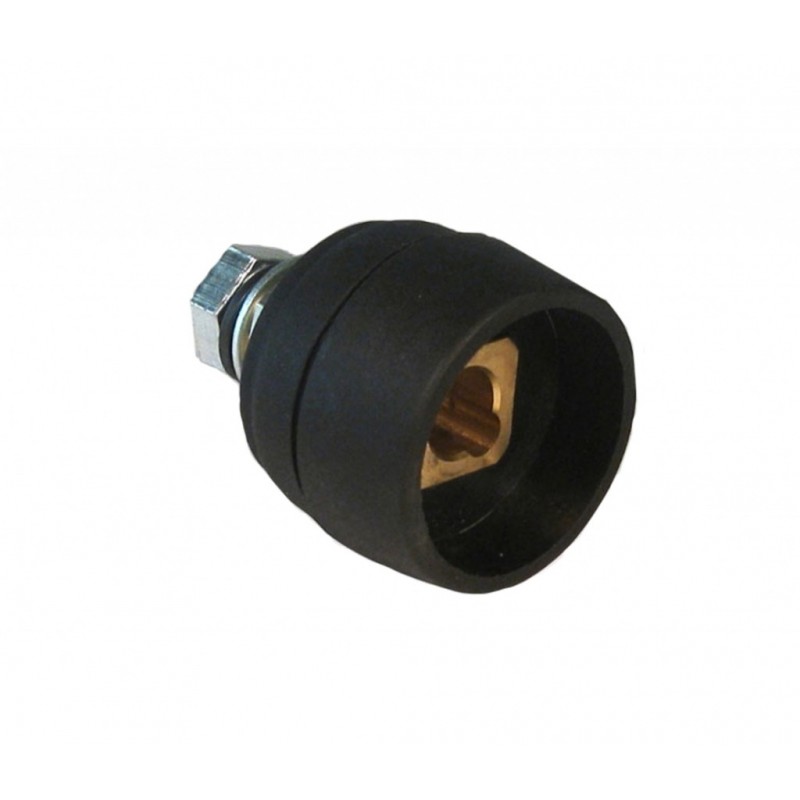

Панельное гнездо ABI-IF 50-70 представляет собой четырехгранный латунный корпус, с одной стороны которого выполнено резьбовое отверстие для болта крепления наконечника сварочного кабеля или токовой шины.
На другом конце корпуса - отверстие, которое имеет специальную проточку для закрепления в нем байонетного кабельного штекера типа ABI-CM.
Корпус помещен в круглый изолятор из двух частей, изолирующий его при монтаже гнезда на металлическую панель сварочного аппарата.
В комплекте поставки также: гальванопокрытые плоская и пружинная шайбы фиксации болта; гайка и пружинная шайба крепления изолятора.
Особенности панельного гнезда ABI-IF 50-70:

• высокое качество изготовления;

• токовые части латунные - отличная токопередача;

• качественный изолятор - электро- и пожаробезопасность;

• надежность соединения - фиксированное болтовое соединение;

• герметичность байонетной пары ABI-IF / ABI-CM;

• простота и удобство монтажа.
