- Артикул: 511.0309
- Производитель: Abicor binzel
- Модель: Гнездо ABI-IF 70-95/BЕB 70-95
- Наличие: Есть в наличии
-
230.66 грн
Байонетное гнездо ABI-IF 70-95 на панель сварочного аппарата
ABI-IF- условное обозначение группы панельных гнезд (розеток) ABIPLUG.
Insert Female = Panel mounted socket
Панельное гнездо ABI-IF 70-95 (устаревшее обозначение BEB 70-95) - это часть быстроразъемного байонетного соединения ABIPLUG, которая используется для подключения кабельного штекера ABI-CM 70-95с целью передачи сварочного тока от источника питания к сварочному инструменту посредством кабеля, а также для подключения к источнику обратного сварочного кабеля (заземляющего зажима - клеммы массы).
511.0309 Гнездо байонетное ABI-IF 70-95 устанавливается на рабочую панель сварочного оборудования номинальной токовой нагрузкой до 500А с подводом токовой шины сечением до 95 мм².
Особенности панельного гнезда ABI-IF 70-95:

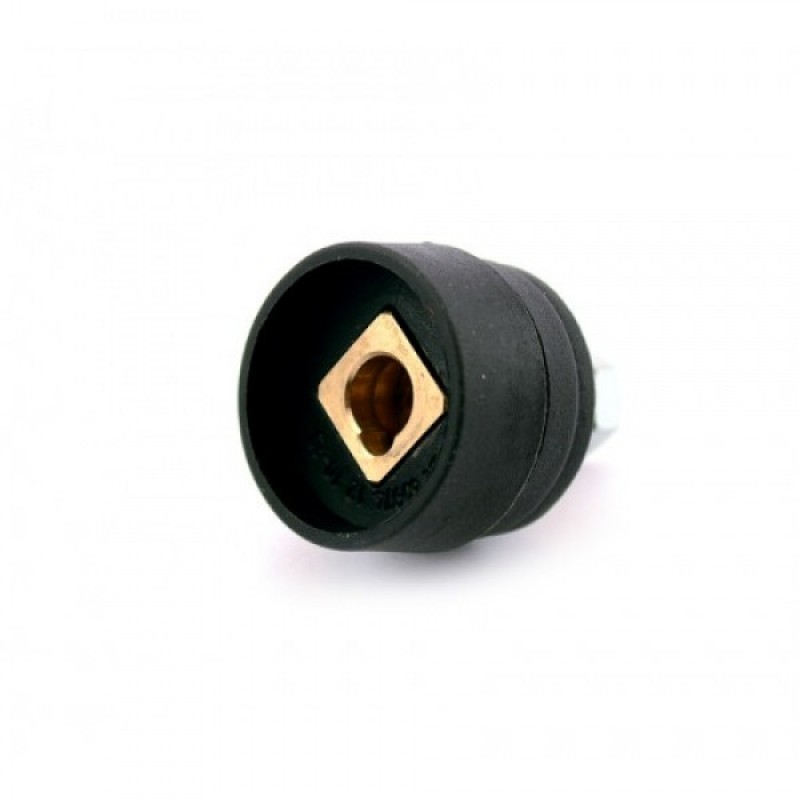

Панельное гнездо ABI-IF 70-95 представляет собой четырехгранный латунный корпус, с одной стороны которого выполнено резьбовое отверстие для болта крепления наконечника сварочного кабеля или токовой шины. На другом конце корпуса выполнено отверстие, которое имеет специальную проточку для закрепления в нем байонетного кабельного штекера типа ABI-CM. Корпус устанавливается в круглом изоляторе из двух частей, полностью изолирующем латунный корпус при монтаже гнезда на металлическую панель сварочного аппарата. В комплекте поставки также: гальванопокрытые плоская и пружинная шайбы фиксации болта; гайка и пружинная шайба крепления изолятора.
- высокое качество изготовления;
- токовые части латунные - отличная токопередача;
- качественный изолятор - электро- и пожаробезопасность;
- надежность соединения - фиксированное болтовое соединение;
- герметичность байонетной пары ABI-IF / ABI-CM;
- простота и удобство монтажа.
Характеристики | |
Сечение кабеля | 70-90 мм² |
