Гнездо ABI-IF/BЕB 10-25

  • Артикул: 511.0304
  • Производитель: Abicor binzel
  • Модель: Гнездо ABI-IF/BЕB 10-25
  • Наличие: Есть в наличии
  • 104.92 грн


  • Самовывоз - Новая почта 50 грн
  • Самовывоз - склад Бесплатно

  • Наличными: при получении
  • По предоплате: Visa / MasterCard
  • Безналичными: с НДС / без НДС

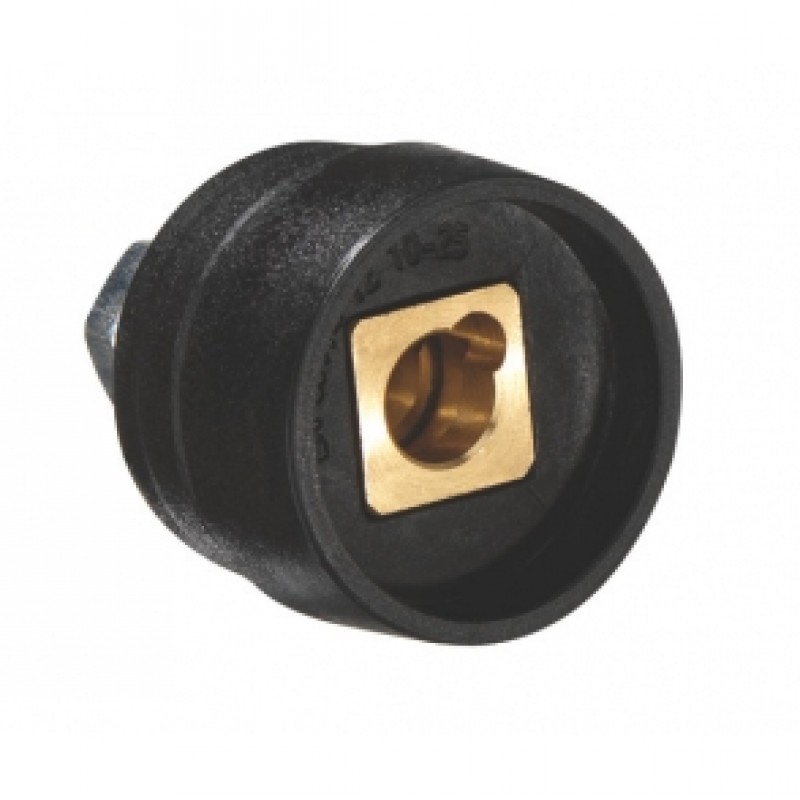

Гнездо байонетное ABI-IF 10-25 на панель сварочного аппарата

ABI-IF- условное обозначение группы панельных гнезд (розеток) ABIPLUG.

Insert Female = Panel mounted socket

Панельное гнездо ABI-IF 10-25 (устаревшее обозначение BEB 10-25) - это часть быстроразъемного байонетного соединения ABIPLUG, которая используется для подключения кабельного штекера ABI-CM 10-25 с целью передачи сварочного тока от источника питания к сварочному инструменту посредством кабеля, а также для подключения к источнику обратного сварочного кабеля (заземляющего зажима - клеммы массы).

511.0304 Гнездо байонетное ABI-IF 10-25 устанавливается на рабочую панель сварочного оборудования номинальной токовой нагрузкой до 200А с подводом токовой шины сечением до 25 мм².

Панельное гнездо ABI-IF 10-25 представляет собой четырехгранный латунный корпус, с одной стороны которого выполнено резьбовое отверстие для болта крепления наконечника сварочного кабеля или токовой шины.

На другом конце корпуса - отверстие, которое имеет специальную проточку для закрепления в нем байонетного кабельного штекера типа ABI-CM.

Корпус помещен в круглый изолятор из двух частей, изолирующий его при монтаже гнезда на металлическую панель сварочного аппарата.

В комплекте поставки также: гальванопокрытые плоская и пружинная шайбы фиксации болта; гайка и пружинная шайба крепления изолятора.

Особенности панельного гнезда ABI-IF 10-25:

Монтаж гнезда ABI-IF 10-25 на панель:

Корпус гнезда вставляется в наружное изолирующее кольцо.

Полученное соединение монтируется в подготовленное в панели соответствующего размера отверстие.

Внутри оборудования на корпус гнезда с изолятором устанавливается внутреннее изолирующее кольцо.

Собранная конструкция фиксируется на панели оборудования пружинной шайбой и гайкой.

Токовая шина или токовый кабельный наконечник подсоединяются к корпусу гнезда болтом, который фиксируется шайбами.

  • высокое качество изготовления;
  • токовые части латунные - отличная токопередача;
  • качественный изолятор - электро- и пожаробезопасность;
  • надежность соединения - фиксированное болтовое соединение;
  • герметичность байонетной пары ABI-IF / ABI-CM;
  • простота и удобство монтажа.
Характеристики
Сечение кабеля 10 мм²
